Widderpumpe - Hydraulischer Widder - Ram Pump

[Bernd Belgien]

Hallo,
es passt nicht 100% aber gut;
Mein Widder will nicht da die Fallhöhe knapp zu gering ist...
Plan B ist eine "Slingpump" über die ich hier jedoch nichts gefunden habe.

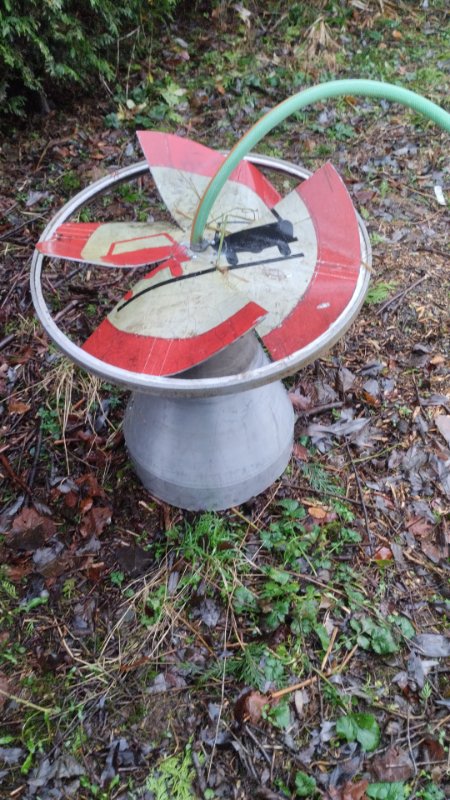

Mein Entwurf war heute zum ersten mal baden, allerdings bietet die drehbare Schlauchkupplung immernoch zu viel Widerstand (Eigenbau, geht schon besser als Gardena).
Hat jemand eine Idee?

Grüsse, Bernd

[Bernd Belgien]


[Benutzer 3585 gelöscht]

Hat jemand eine Idee?

Grüsse, Bernd

Das Prinzip der alten Kreisregner.

Mein Widder will nicht da die Fallhöhe knapp zu gering ist...

Wie hoch ist denn die aktuelle Fallhöhe? Wie hoch und wie weit muss das Wasser gepumt werden? Um die Fallhöhe zu erhöhen, könnte man eventuell ein Standrohr (Open to air) einsetzen.

Den Einsatz der "Slingpump" im Bach/Fluss, würde ich als sehr störanfällig einstufen.

[Bernd Belgien]

Hallo,
einen Wasserfall kann ich nicht bieten aber Stromschnellen bei ca 30-50cm Wassertiefe dahinter Gumpen bis 1,5m
der letzte Versuch wäre noch die Pumpe "tiefer zu legen" da ein Staudamm nicht realisierbar ist (Natura/Hochwasser).
Ja, die Störfaktoren könnte man gestern sehen - es kommen ganze Bäume vorbei (Winterhochwasser).
Hier noch was Theorie/Praxis:
https://de.scribd.com/document/31145138 ... ELEVATIONS

Grüße, Bernd

[Bernd Belgien]

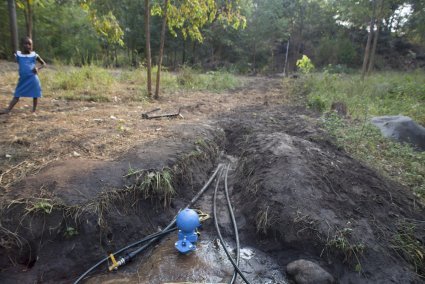

Hat vielleicht mal jemand beim Widder Strömung statt Fallhöhe probiert?

[Benutzer 3585 gelöscht]

Hallo,
einen Wasserfall kann ich nicht bieten aber Stromschnellen bei ca 30-50cm Wassertiefe dahinter Gumpen bis 1,5m
der letzte Versuch wäre noch die Pumpe "tiefer zu legen" da ein Staudamm nicht realisierbar ist (Natura/Hochwasser).
Ja, die Störfaktoren könnte man gestern sehen - es kommen ganze Bäume vorbei (Winterhochwasser).
Hier noch was Theorie/Praxis:
https://de.scribd.com/document/31145138 ... ELEVATIONS

Grüße, Bernd

Einen Wasserfall wird ja auch nicht benötigt.

http://brunnen-forum.de/viewtopic.php?f=52&t=442

[Benutzer 3585 gelöscht]

Hat vielleicht mal jemand beim Widder Strömung statt Fallhöhe probiert?

Der Widder arbeitet ja mit der kinetischen Energie des Wassers und nutzt die Fließgeschwindigkeit.

Willst du den Wasserdruck nutzen (potentielle Energie)
http://brunnen-forum.de/viewtopic.php?f=52&t=2461

[Bernd Belgien]

Nicht gut, da komme ich ja wieder auf Ideen .
Danke!!!
Gut, dann erstmal den gezeigten Torpedo zu Ende bringen und dann denn Widder mit dem Fallrohr optimieren.
Dann Altreifen in den Fluss werfen...

Merci vielmals und schöne Feiertage!

[Bernd Belgien]

Frohes Fest gehabt zu haben...
Hat jemand noch eine Idee bezüglich der Schlauchkupplung 360%?
Alternativ muss ein Rasensprenger dran glauben...
Danke schön!

[Benutzer 3585 gelöscht]

Gerade Drehverschraubung 360°.
