Der Herd kann seitlich oder rückseitig an das Rohrnetz der Heizungsanlage angeschlossen werden. Ich entschied mich für die seitliche Anbindung. An der Rückseite befindet sich der Flansch für die Einsetzung des Wärmetauschers, der für den Herd in geschlossenen Anlagen zwingend vorgeschrieben ist.

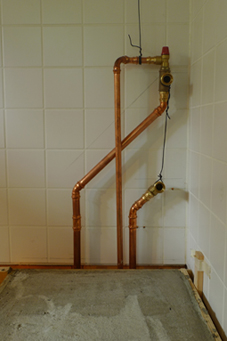

Dieses Foto zeigt die beiden Rohrleitungen die vom Speichertank im Keller über eine Rücklauftemperaturanhebung zum Wamsler führen. Sie werden über lösbare Verschraubungen mit dem Wamslerkessel verbunden.
- Oben ist der Vorlauf, unten die Rücklaufleitung zu sehen.
Zum Vorlauf gehört ein Sicherheitsventil, daß bei zu hohem Kesseldruck öffnet
und das Kesselwasser in ein Gefäß im Keller ableitet.
Im Vordergrund ist das noch nicht ausgeschalte Betonfundament zu sehen. - P1000498 SF.jpg (73.24 KiB) 2363 mal betrachtet

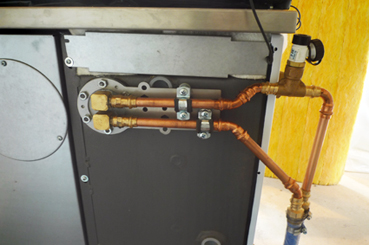

- Bei der Montage zeigte sich, daß je eine Rohrschelle genügte, um die Leitung zu stabilisieren. In den Keller wird die Kühlflüssigkeit über wärmefeste Schläuche (bis 150 Grad C) geleitet. Zum Entlüften und Nachfüllen dient das am Vorlauf angebrachte Ventil.
- P1000497.JPG (99.2 KiB) 2363 mal betrachtet

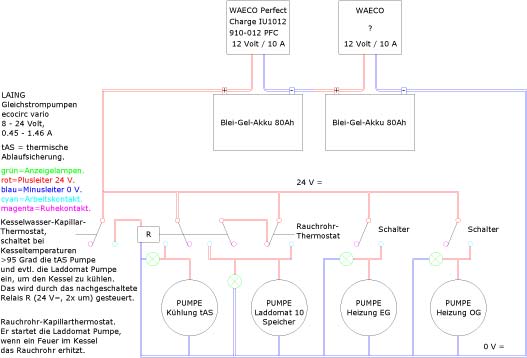

Ein zweiter - nämlich der Rauchrohrthermostat steuert erst dann die Umwälzpumpe für das Kesselwasser an, wenn im Rauchrohr eine bestimmte Temperatur erreicht ist. Das bezweckt zwei Dinge:
1. Das Kesselwasser wird schneller erwärmt, da die Pumpe es nicht vorzeitig abpumpen und durch kaltes Wasser ersetzen kann.
Die beim Gußstahlkessel gefürchtete Kaltstartphase wird sehr kurz gehalten.
2. Wenn das Feuer ausgeht wird auch die Pumpe ausgeschaltet. Damit verhindert man den Zufluß von kühlerem Kesselwasser im Speichertank und damit Auskühlung.
Grüße von Gernot (Installateur der gesamten Anlage)
), was insbesondere deshalb Sinn macht, weil Übertemperatur gerade bei Stromausfall entsteht, wenn die Pumpen die Wärme nicht mehr abführen...- sorry, will hier nicht rummeckern, aber nur
